Як вибрати рукав високого тиску за тиском і діаметром

Рукави високого тиску — елементи гідравлічних систем, що передають робочу рідину під великим тиском без втрат і розривів. Їх правильний вибір за параметрами тиску та діаметра безпосередньо впливає на безпеку роботи, ефективність обладнання та термін служби.

Визначення робочого тиску: основний критерій вибору

Робочий тиск рукава високого тиску — головний параметр, який впливає на вибір рукава. Вимірюється в мегапаскалях (МПа) або барах (1 бар дорівнює 0,1 МПа). Кожен рукав має номінальне значення робочого тиску, яке не можна перевищувати, щоб уникнути руйнування.

При виборі рукава необхідно враховувати не лише постійний робочий тиск системи, а й пікові імпульсні навантаження. Наприклад, система з робочим тиском 25 МПа може мати імпульси до 40 МПа під час запуску або гальмування. Через це стандартною практикою є вибір рукава з запасом міцності — мінімум 1,5–2 рази вище максимального робочого тиску.

Також важливо перевіряти сертифікацію і відповідність стандартам (наприклад, DIN EN 853/854), що гарантує якість матеріалів і виробництва.

Діаметр рукава: внутрішній і зовнішній, і їх вплив на систему

Діаметр рукава складається з внутрішнього (ВД) і зовнішнього (ЗД) розмірів.

• Внутрішній діаметр — параметр, який безпосередньо впливає на пропускну здатність і швидкість руху рідини. Його вибирають відповідно до продуктивності насоса та гідросистеми, щоб уникнути падіння тиску і підвищеного навантаження.
• Зовнішній діаметр — важливий для монтажу, визначає габарити рукава та сумісність із кріпленнями. Також впливає на гнучкість рукава: занадто великий ЗД зменшує маневреність, що важливо для складних конструкцій.


Неправильний вибір внутрішнього діаметра призводить до проблем у системі. Якщо ВД занизький — збільшується гідравлічний опір, що викликає перегрів і прискорений знос рукава та обладнання. Якщо ВД занадто великий — падає швидкість потоку, що може спровокувати утворення повітряних пробок і нестабільну роботу системи.

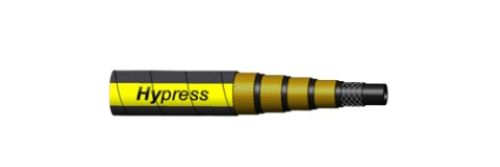

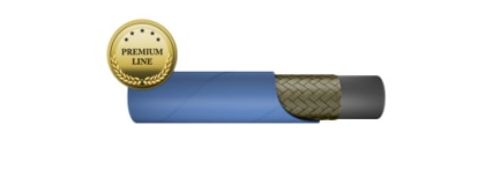

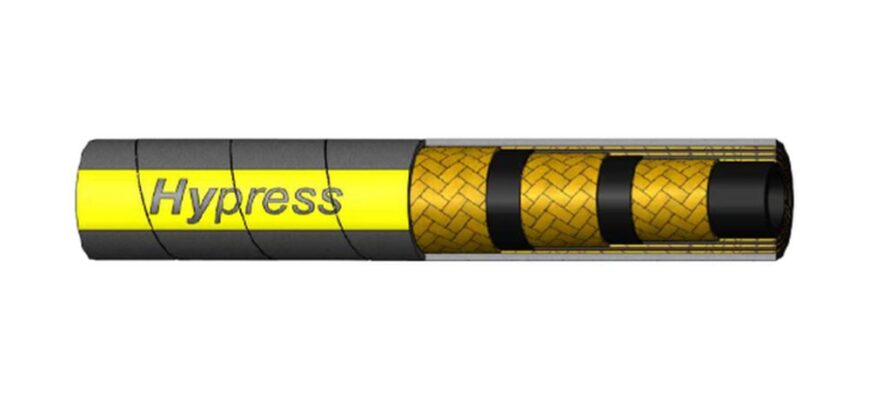

Конструкція рукавів: матеріали, армування і зовнішній захист

Рукав високого тиску складається з трьох основних шарів:

1. Внутрішній — має бути хімічно стійким до робочої рідини (гідравлічна олива, вода, антифриз). Найчастіше застосовують синтетичну гуму або тефлон, які не руйнуються під впливом агресивних середовищ.
2. Армування — шар, що несе основне навантаження. Це можуть бути текстильні нитки, металеві сталеві спіралі або комбіновані шари. Армування визначає максимальний робочий тиск рукава. Односпіральні армовані рукави витримують тиск до 25 МПа, двоспіральні — до 45 МПа, трьохспіральні — понад 60 МПа. Від якості армування залежить стійкість до розриву і втоми матеріалу.
3. Зовнішній шар захищає від механічних пошкоджень, ультрафіолету, впливу озону, масел і мастил. Зазвичай виготовляється з міцної гумової суміші, що забезпечує гнучкість і довговічність.


Правильне співвідношення цих шарів визначає надійність рукава у конкретних умовах експлуатації.

Особливості монтажу й експлуатації рукавів високого тиску

Для збереження експлуатаційних властивостей рукавів важливий правильний монтаж:

• Мінімальний радіус вигину — не менше 4–6 діаметрів внутрішнього перетину. Для рукава з ВД 12 мм це 48–72 мм. Менші радіуси викликають пошкодження армування і внутрішнього шару.
• Заборонено крутити рукав, щоб уникнути внутрішніх пошкоджень.
• Слід уникати тертя і механічних пошкоджень, зберігати рукав у захищеному від ультрафіолету і хімікатів місці.
• Регулярний огляд на предмет тріщин, здуття, витоків і заміна після виявлення дефектів.


Правильна експлуатація продовжує термін служби рукава з типових 1–3 років до 5 і більше, залежно від умов роботи.

Приклади популярних типорозмірів і їх застосування

• Рукав 1SN (одна сталева спіраль): робочий тиск до 25 МПа, внутрішній діаметр 6–32 мм. Використовується в легких і середніх гідросистемах сільгосптехніки, будівельного обладнання.
• Рукав 2SN (дві сталеві спіралі): тиск до 45 МПа, діаметр 6–38 мм. Для високонавантажених систем у промисловості, гірничодобувній техніці.
• Рукав 4SP (чотири сталеві спіралі): до 70 МПа, внутрішній діаметр від 10 мм. Застосовується у спецтехніці, важких гідросистемах.


Відповідність між тиском і діаметром обов’язкова для стабільної роботи систем.

Вплив температури та середовища

Температурний режим впливає на характеристики рукава. Стандартні гумові рукави працюють у діапазоні від -40 до +100 °C. Для більш високих температур (до 150 °C) використовують спеціальні матеріали — фторполімери, силіконові композити.

Агресивні середовища (кислоти, луги, масла) вимагають використання рукавів із відповідним хімічно стійким внутрішнім шаром. Невідповідність матеріалів прискорює знос і може призвести до аварій.

Вибір рукава високого тиску за тиском і діаметром — складне, але вирішальне завдання для надійної роботи гідросистем. Врахування робочого тиску з запасом, правильний розмір внутрішнього діаметра, якісні матеріали та дотримання монтажних правил мінімізують ризик поломок.
